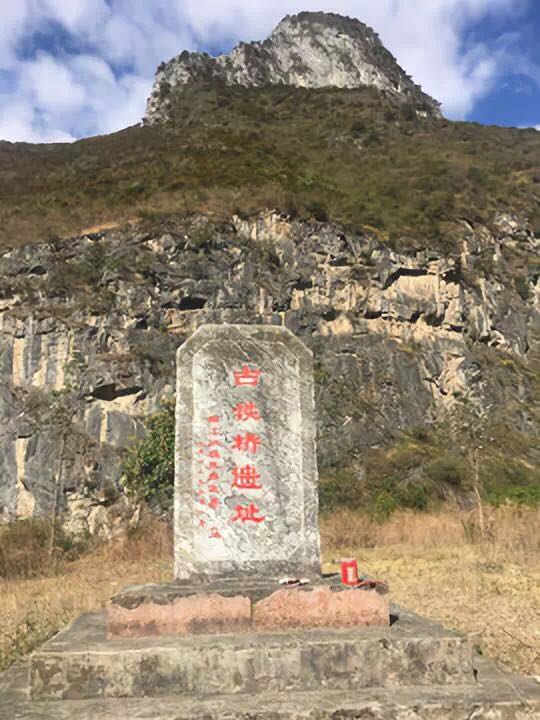

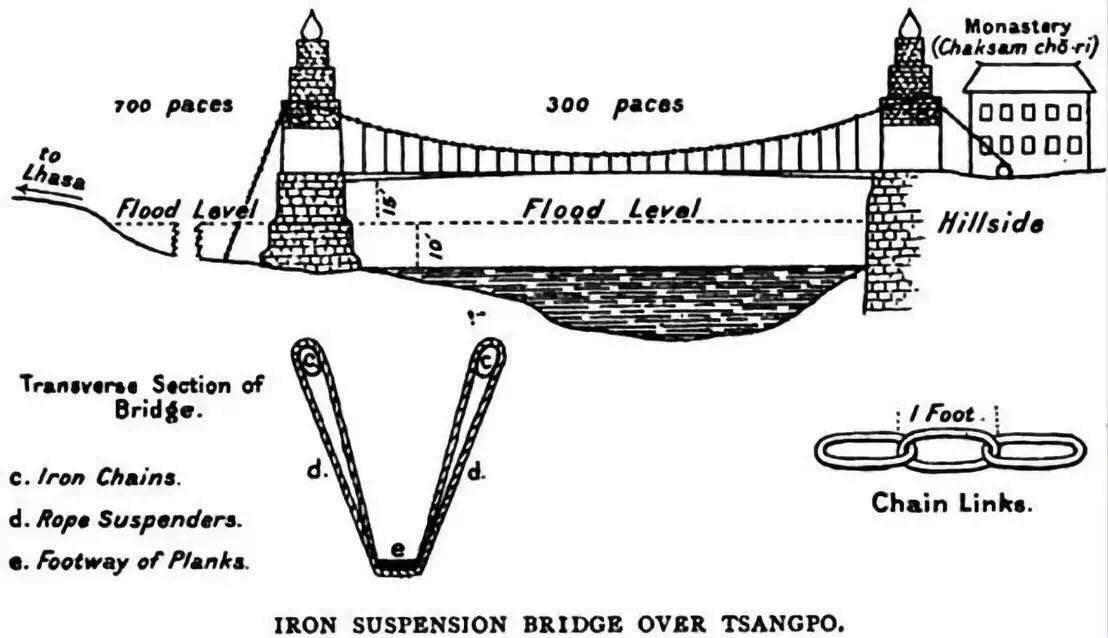

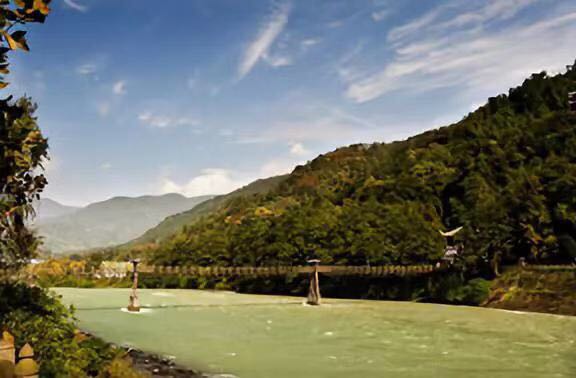

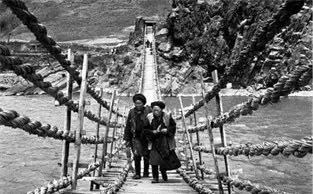

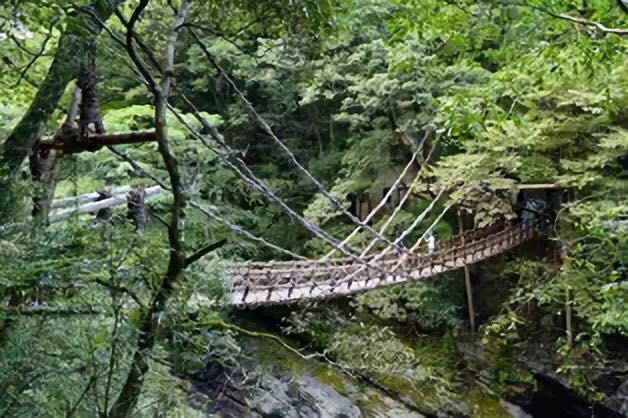

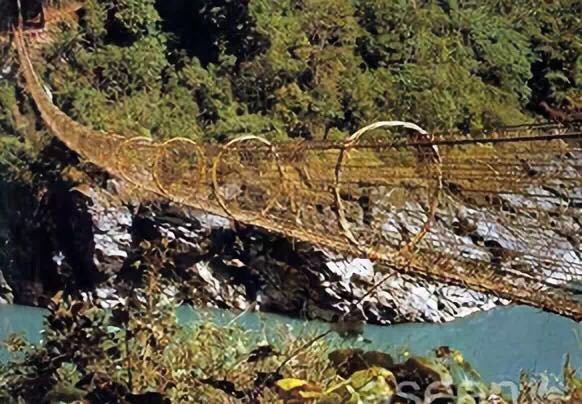

近代的大跨徑懸索橋是由古代的藤、竹懸索橋發展而來。據記載，最晚在唐朝中期，我國就從藤索、竹索發展到用鐵鏈建造懸索橋。至今尚保留下來的古代懸索橋有四川瀘定縣的大渡河鐵索橋（1706年，語文課本中紅軍飛奪瀘定橋中鐵索橋正是此橋），以及灌縣的安瀾竹索橋（1803年）等。近代大跨徑懸索橋是如何一步一步演變成今天這個樣子的呢，本文將和大家一起探討一下懸索橋的前世今生。▲ 瀘定縣大渡河鐵索橋▲灌縣的安瀾竹索橋▲現代大跨懸索橋懸索橋的前世——古代索橋金屬質感分割線在地勢平緩的平原地區，古人遇到小河小溪，通常在水中放置一些石塊或者將石板搭在石頭上便能渡河，建造了一些小跨度的木梁橋、石梁橋或者石拱橋。但是在地勢險峻的山區，古人要想跨越深澗河谷，如若仍采用平原地區的梁橋，那么勢必要在深澗河谷之中建造橋梁基礎，并架設高墩，這在技術落后的古代談何容易！▲深澗河谷如何變通途古人想到的最好的辦法，就是“無視”深澗河谷，一跨過之！古人大概是從山林間動物借助藤蔓攀援而得到啟示，發明了以藤、竹、草等自然界材料加工成索來造橋的辦法，逐步創造出了三大基本橋式之一的索橋。▲自然界中，猿猴借助藤蔓在樹之間輾轉騰挪怎么造橋？最簡單的方式是在兩岸固定一根索，一頭高，一頭低，人就可借傾斜之勢滑越渡河。這就是最原始的渡河工具——溜索。生活在三江并流區域和雅魯藏布江流域的各少數民族，歷史上多使用溜索過渡。直到今天，極少數邊遠地區仍在使用溜索，但材料已改用鋼絲繩或鋼絞線了。▲云南怒江溜索溜索通常只能渡人，而且不方便，很危險。后來出現了多索的形式，即一部分索平鋪在下面，上鋪木板形成較寬的橋面；一部分索高置兩側，兼做扶手和護欄。這樣的索橋，既可以行人，也可過渡貨物、牲畜，這就是早期的索橋。▲西藏墨脫藤網橋▲西藏早期索橋▲日本藤蔓橋▲秘魯草繩橋之后，人類開始逐步把鐵索應用于橋梁。據史料記載，在云南麗江玉龍縣西北的塔城鄉，曾有一座建于唐朝的跨越金沙江的鐵索橋，后毀于唐貞元十年（公元794年）吐蕃與南詔之間的一場戰爭。史料中沒有關于鐵橋的具體信息，今天能看到的，是1991年在遺址處設立的一塊“古鐵橋遺址”碑。▲“古鐵橋遺址”碑至于神川鐵橋的建造者，眾說紛紜，沒有定論；但當代史界學者一般都認為是吐番（公元618～842年間的古代藏族政權）所建。因為后來藏族人在建造鐵索橋方面頗有建樹，其中，唐東杰布就是一位杰出的代表。1430年（一說1420年），他建造了跨越雅魯藏布江的曲水橋（位置在今拉薩曲水縣達嘎鄉達嘎村，1966年建成的曲水大橋附近），也叫甲桑（Chaksam）橋。這橋早已不存，有兩點值得注意：第一，這鐵索橋的鐵索與橋面是通過吊索（牦牛毛制成）連接，這被公認為是世界首創；第二，橋的跨度達到300步（pace），這在當時是相當了不起的！ ▲曲水鐵索橋立面布置示意（繪制于1878年）懸索橋的今生——現代懸索橋金屬質感分割線據記載：鐵鏈懸索橋于1741年始于英國，其跨度為21.34m，使用了61年。隨著工業革命的進行，懸索橋的建造技術也隨著時代潮流蓬勃發展。現代懸索橋早期國外現代懸索橋的早期大致從1801年詹姆斯·芬萊建雅各布澗懸索橋，至1883年布魯克林橋建成。期間，比較有代表性有如下幾座懸索橋。英國最具代表性的懸索橋，是由托馬斯·特爾福德建于1820~1826年的，跨徑為176m的梅奈海峽大橋。該橋是一座公路橋，采用熟鐵和石料制作；全長417m，主跨176m（為當時世界最大跨）。▲托馬斯·特爾福德

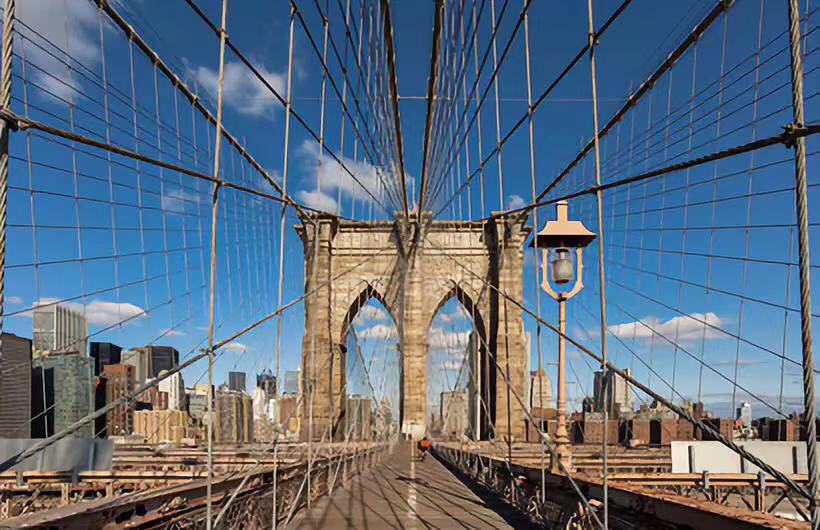

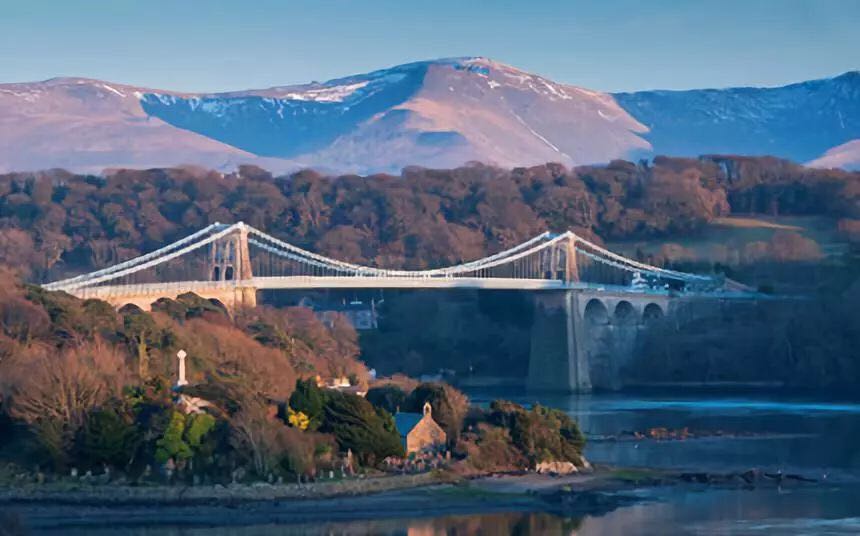

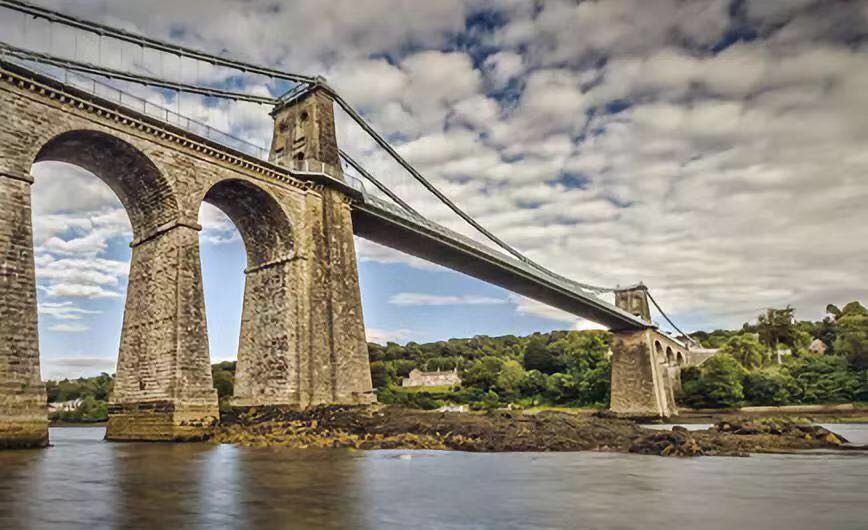

▲梅奈海峽大橋在法國，1823年，維納爾在研究報告中考慮了懸索橋的動力作用，并取得“穩定性隨橋的重量與跨長而增加”的結論。這一年，法國開始大量修建懸索橋，其中最具代表性的為1834年建成的弗賴堡橋，跨徑為265m。里昂的機械工塞昆和拉梅首先用優質鍛鐵代替鏈條，并在俄國跨豐塔卡河建成第一座法國式懸索橋。美國的羅勃林針對惠林橋被大風所毀的事故詳加研究，對懸索橋的設計和分析作了許多重要貢獻。1883年在紐約建成的布魯克林橋，系早期懸索橋的典范，主跨達488m，當時被稱為世界工程第八奇跡。

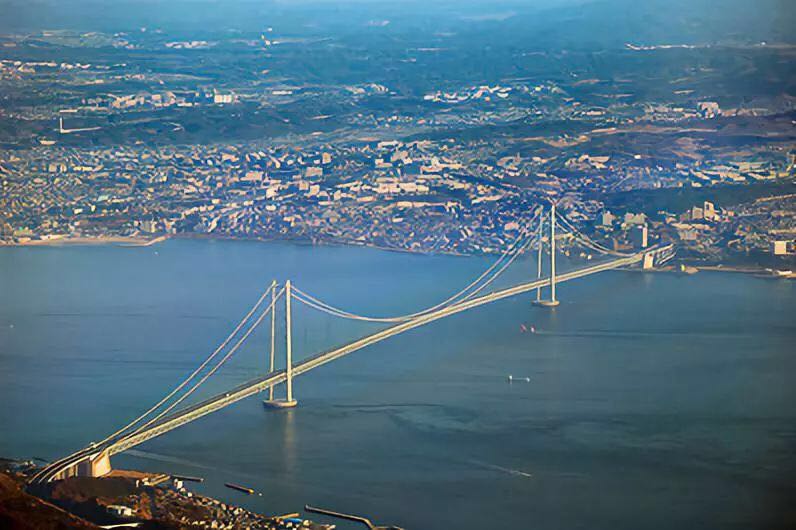

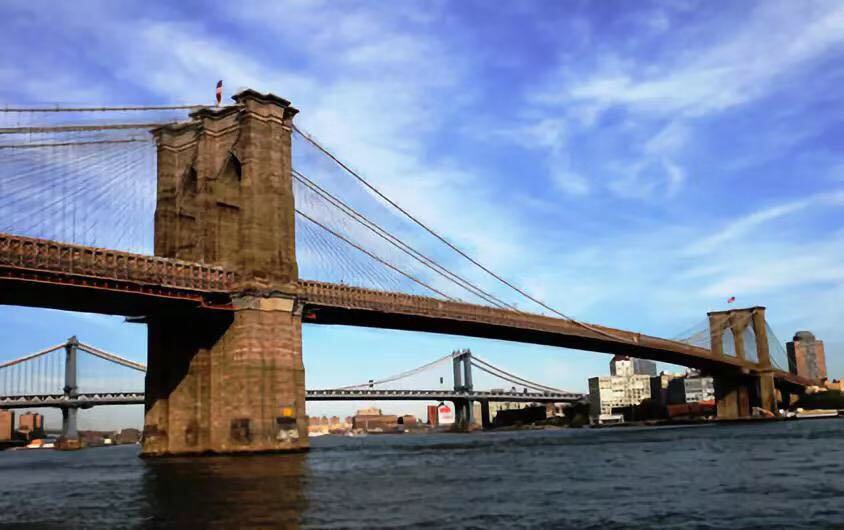

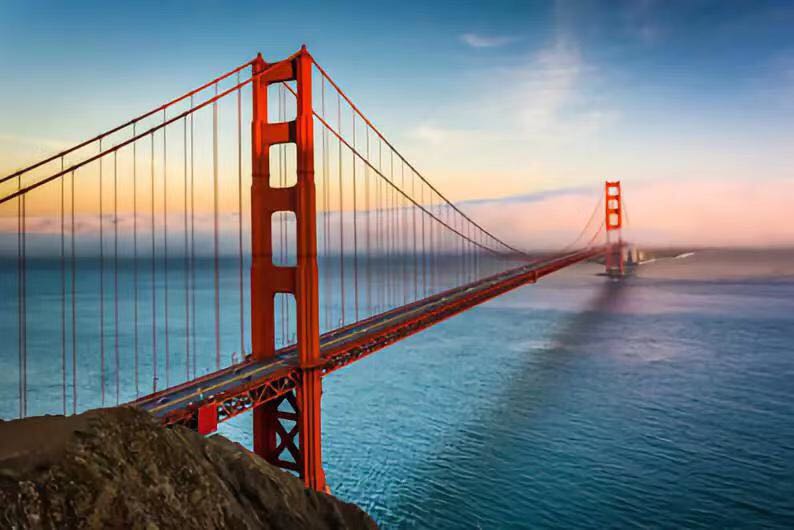

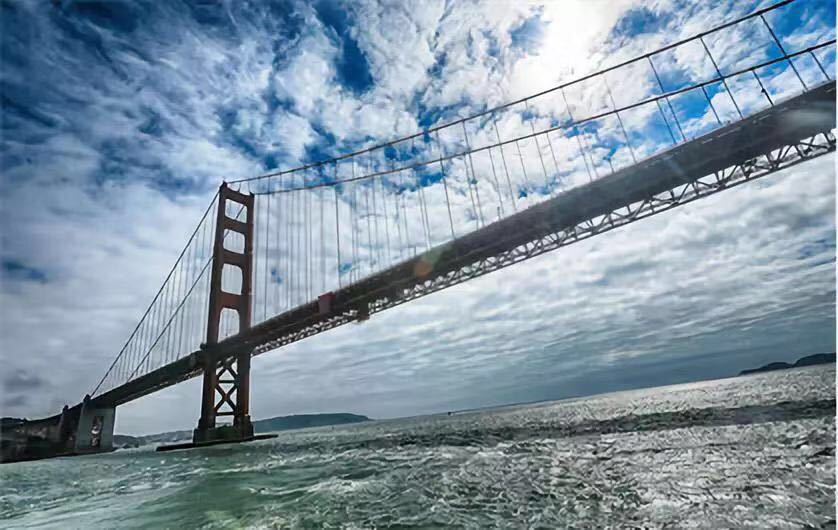

▲布魯克林橋現代懸索橋后期國外懸索橋后期可概括為自布魯克林橋建成至今。這期間，懸索橋的跨度、規模和建橋材技術都有很大發展。一般來說，國外懸索橋發展后期，大致可劃分為以下三類。  1、美國懸索橋20世紀30年代是美國修建大跨度懸索橋最興旺的時期。最具代表性的是1937年建成的舊金山金門大橋，其主跨為1280m，曾保持世界最大跨徑記錄達27年之久。▲舊金山金門大橋此后，許多國家所修建的大跨度懸索橋基本上都有美國懸索橋的影子，在風格上是一致的，如加拿大1968年修建的跨度為234m+688m+234m=1156m的新魁北克橋。▲加拿大新魁北克橋1940年華盛頓建成的主跨853m塔科瑪老橋，被風速僅19m/s的風將下承式鋼板梁的加勁梁吹斷，震驚世界。直到20世紀50年代，美國克服了懸索橋的抗風問題，再度致力于修建大跨度懸索橋，并加固了一些抗風能力差的舊橋。美國懸索橋最主要的特點如下：（1）索塔采用鉚接或栓接的鋼塔；（2）主纜都采用空中紡線法制造架設；（3）加勁梁是非連續的鋼桁架，適應雙層橋面，并在索塔處設有伸縮縫；2、歐洲懸索橋1966年，英國在蘇格蘭和布里斯托爾建成跨度305m+988m+3305m=1598m的塞文橋。該橋的建成是懸索橋發展中向前的一個突破，也是英國式懸索橋的開始。▲英國塞文橋塞文橋采用扁平柔細、界面具有良好抗風性能的全焊流線型鋼箱梁來代替美國式懸索橋的高、大桁式加勁梁。扁平流線型箱梁的構思無疑是一種進步，至今已被廣泛采用。受英國塞文橋的影響，1970年丹麥建成了第二座采用流線型扁平鋼箱梁的小貝爾特橋，▲丹麥小貝爾特橋1981年，英國又建成了當時第一跨度的亨伯爾橋，此橋也是采用流線型扁平鋼箱梁和斜吊索，索塔也是采用混凝土。▲英國亨伯爾橋1991年開工，1998年開通的丹麥大貝爾特東橋，主橋跨度為535m+1624m+535m=2694m的懸索橋，其加勁梁為31m、高4m，隔板為桁架的鋼箱梁。該橋的最大特點是錨碇采用三角形空腹構架式的重力錨，由于通透而顯得輕巧，具有良好的景觀效果。▲丹麥大貝爾特橋歐洲懸索橋的主要特點是：（1）索塔采用焊接鋼結構或鋼筋混凝土結構。（2）有采用主纜與加勁梁在主跨跨中固結的形式（3）加勁梁采用連續的流線型扁平鋼箱梁；3、日本懸索橋日本懸索橋的發展主要是通過本州四國聯絡線的修建開始的，本四聯絡三線中有22座大橋，其中最著名的當屬1998年建成的一座超世界跨度記錄的特大跨懸索橋，受到世界矚目的明石海峽大橋，其跨度為960m+1991m+960m=3911m。▲日本明石海峽橋日本在修建上述懸索橋的時候，受美國模式的影響較多，在本四聯絡線中的懸索橋之所以采用桁式加勁梁，主要考慮其有公路、鐵路兩用橋，采用桁梁易于實現公路、鐵路分層通過。由于工業的發達和技術的發展，日本懸索橋也有自己的特點：（1）索塔采用鋼結構，主要采用節段焊接，高強螺栓拼裝節段；（2）主纜的制造和架設基本上用預制索股法代替了空中紡線法；（3）采用連續桁梁，在塔墩處沒有伸縮縫；（4）采用正交異性板代替預應力鋼筋混凝土板；國內懸索橋發展在“懸索橋的前世”一節中，我們可以看出中國在古代索橋技術方面有著豐富的實踐經驗，但由于歷史種種原因，在近代懸索橋的發展史上，幾乎看不到中國的影子。隨著新中國的成立，國內懸索橋的發展開始追隨世界腳步。20世紀90年代以后，國內懸索橋的發展進入了新的階段，下面將簡要介紹國內幾座具有代表性的懸索橋。1995年建成的汕頭海灣大橋是國內第一座大跨徑現代懸索橋，跨度為154m+452m+154m=760m，由于巖盤良好，采用預應力混凝土加勁梁。▲汕頭海灣大橋1997年建成主跨1377m的香港青馬大橋，建成時是世界上最大跨徑的公鐵兩用懸索橋，加勁梁為鋼桁架梁結構并用不銹鋼板外包了風嘴，設有中央通風孔，有效提高了橋梁抗風穩定性。▲香港青馬大橋1999年建成主跨1385m的江陰長江公路大橋，這是我國又一座超千米跨徑的特大橋； 1999年底又建成了國內首座三跨連續漂浮式鋼箱梁懸索橋——廈門海滄大橋。▲江陰長江公路大橋2005年建成了主跨為1490m的潤揚長江公路大橋，在跨中設置了剛性中央扣連接主纜和加勁梁。▲潤揚長江公路大橋2009年底建成通車的舟山西堠門大橋是我國目前已通車的跨度最大的懸索橋，主跨為1650m，地處強臺風區，加勁梁為分體式鋼箱梁，全寬36m，中間開槽6m，能滿足抗風穩定性要求。（在建的楊泗港大橋為主跨1700m、雙層鋼桁梁懸索橋）▲舟山西堠門大橋2012年建成通車的泰州長江公路大橋是世界上首座千米級三塔兩跨懸索橋，跨度為（1080m+1080m），其中關鍵技術是確定合適的中塔剛度，最終通過比選選擇了有一定柔韌度的鋼塔，并將塔形縱橋向設計為人字形來提高塔的剛度，剛柔結合，從而達到中塔的最佳剛度。▲泰州長江公路大橋▲泰州長江大橋的“人字形”中塔▲同濟大學做的泰州長江大橋的抗震試驗此外，國內不少城市建造了自錨式懸索橋，造型美觀，成為城市的標志性建筑物。自錨式懸索橋不需要修建錨碇，可以適用于軟土地基，例如杭州江東大橋。但是自錨式懸索橋存在用鋼量大，施工繁瑣和造價高等缺點。▲杭州江東大橋總結金屬質感分割線從國內外懸索橋的發展過程來看，是人們不斷地與自然界作斗爭、不斷地發現問題、不斷地改進和發展的過程。古人為了跨越深澗河谷采用藤、竹等自然材料經過簡單的加工，發明了溜索，為了增加通過安全和通行能力，人們又發明了多索體系，并增加了橋面板；隨著冶鐵技術發展，人們逐漸用鐵鏈代替了藤、竹等自然材料建造了鐵鏈索橋；隨著基礎科學和建造技術的發展，懸索橋逐漸由單一的索體系發展到現代懸索橋的錨碇—索塔—主纜—加勁梁體系；塔科瑪老橋的風毀事故使建橋人引進了飛機的抗風穩定性理念，進行了風洞試驗，做了大量的研究工作，十年后重建塔科瑪橋。至此，人們認識到風是懸索橋最大的危害者，必須提高懸索橋的抗風能力。▲塔科馬海峽大橋風毀事故現場同樣在不斷探索中，主纜由鐵鏈組成發展到用優質鍛鐵，到鋼絲繩、鍍鋅高強鋼絲，現在已發展到直徑7mm的鍍鋅高強鋼絲。懸索橋作為目前最古老而又跨越能力最大的橋式之一，正在不斷逼近自己的跨徑極限。將要建成的墨西納海峽大橋，為主跨3300m的懸索橋，建成后將超越日本明石海峽大橋成為世界最長的懸索橋。▲墨西納海峽大橋立面及橫斷面布置那么懸索橋的極限跨徑是多少呢？據相關專家、學者的研究，從空氣動力學角度來看，懸索橋的極限跨徑可以達到5000m！若有朝一日實現，那么必將成為人類文明史上的又一大奇跡！參考文獻：（1）《懸索橋》 孟凡超等，人民交通出版社；（2）《中國橋梁史綱》 項海帆 同濟大學出版社；（3）《懸索橋跨徑的空氣動力極限》項海帆 葛耀君 土木工程學報；（4）亞東橋話8：懸索橋的前世今生（上） 西南交大橋梁；（5）亞東橋話9：懸索橋的前世今生（下） 西南交大橋梁；（6）圖片均來自網絡，部分圖片來自“視覺中國”；交流合作我們很高興與結構同行探討，也很愿意為建筑師提供結構方案、咨詢建議、找形分析等。如有需求，請聯系小i 微信號，或者在公眾號首頁留言。歡迎交流討論！歡迎投稿！iStructure的初衷是分享建筑結構領域的見聞、優秀的設計和自己一些的思考，向更多人呈現結構設計有趣的一面。
